如何设计前后模平衡块？

为了平衡模仁分型面承受的锁模力，增加模具寿命，凡是城市在B板上设想平衡块，那具体该若何操纵呢？

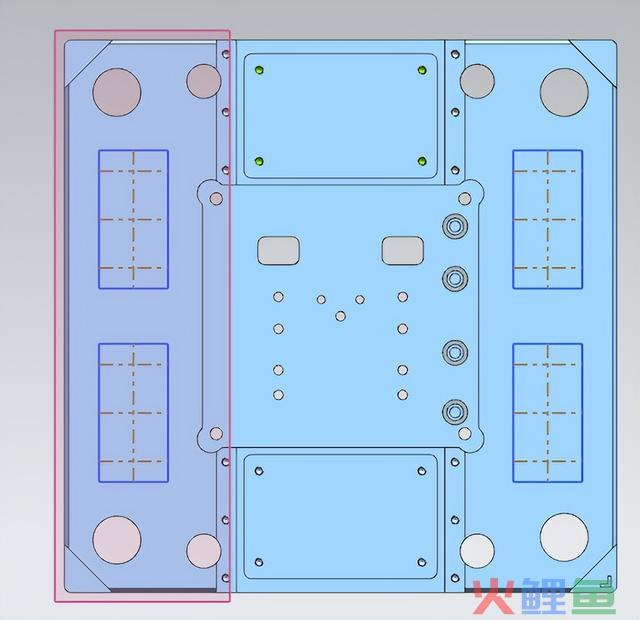

1、点击菜单【插入】—【使命情况中草图】，绘制平衡块的平面草图，以下图所示：

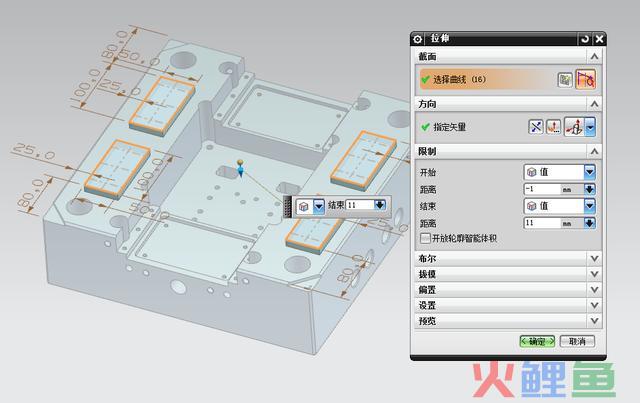

2、点击菜单【插入】—【设想特征】—【拉伸】，拉伸草图天生平衡块，起头间隔设备为-1，竣事间隔设备为11mm(总厚度为12mm)，点击【肯定】，以下图所示：

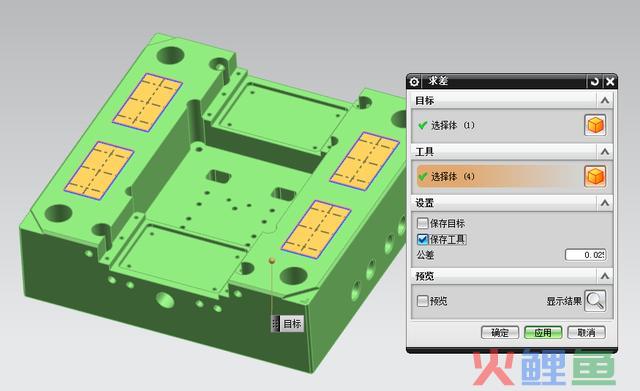

3、点击菜单【插入】—【组合】—【求差】，用B板与平衡块求差，得出平衡块槽，以下图所示：

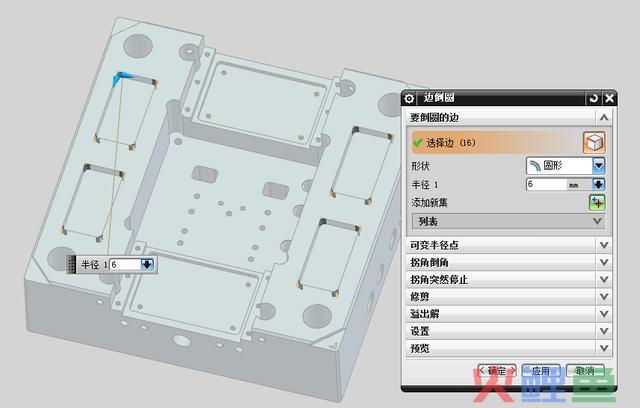

4、点击菜单【插入】—【细节特征】—【边倒圆】，零丁显现B板，平衡块槽4边拐角处倒半径为6mm圆角，以下图所示：

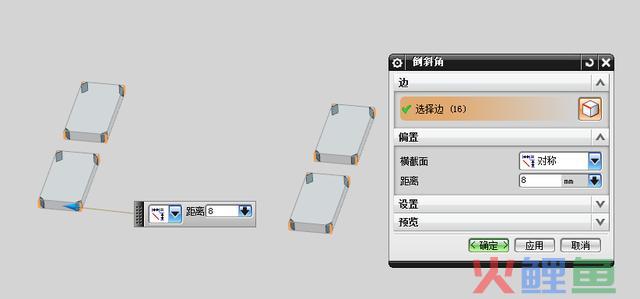

5、点击菜单【插入】—【细节特征】—【倒斜角】，零丁显现平衡块，平衡块4个侧面拐角处倒间隔为8mm斜角，以下图所示：

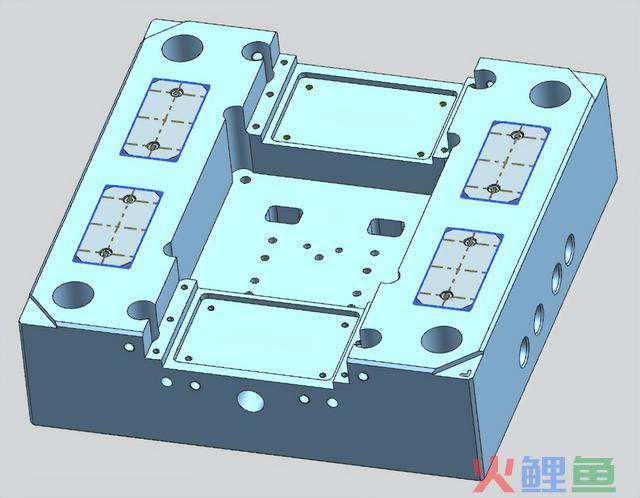

6、点击菜单【插入】—【偏置】—【偏置面】，零丁显现B板，平衡块槽4个面偏置避空0.5mm，以下图所示：

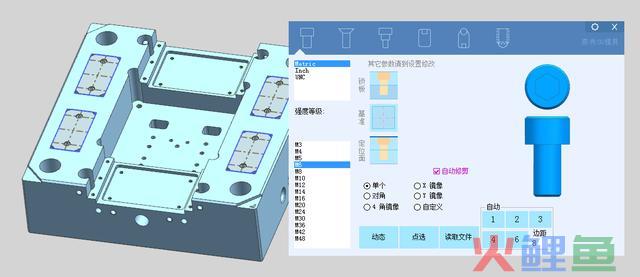

7、点击菜单【燕秀模具】—【模胚及相关】—【螺丝】，设想M6锁平衡块螺丝。至此，前后模平衡块设想完成，以下图所示：
